蔡司小课堂:论RPS与P6坐标系的建立方法

PS坐标系最常用的是RPS321和RPS自由曲面,此篇主要介绍两种用法。

RPS=Reference Point System=参考点系统



无论有无CAD模型,只要图纸标注有RPS点的表格,自然都要使用RPS方法建立基本坐标系。区别在于:

1) 有CAD模型且默认坐标系位置正确

那么使用CAD/创建元素/空间点,输入X,Y,Z即可生成空间点。

2) 没有CAD模型

那么需要观察图纸,所有RPS点如何构造得来,例如:投影、相交等;

或者生成空白的空间点,将X、Y、Z、i、j、k都手动输入。

一、RPS321

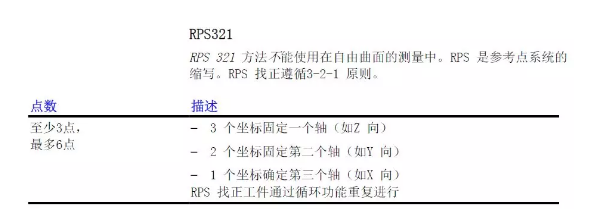

以上是Calypso操作手册内对于RPS321的介绍

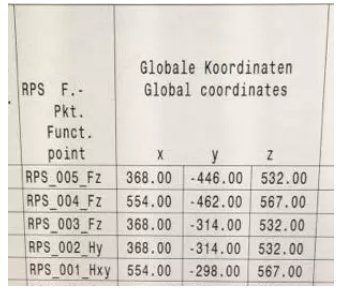

那么图纸上的RPS321表格标注是什么样的呢?

图中RPS3,4,5控制Z轴;RPS2控制Y轴;而RPS1控制X和Y轴。

注意控制总数为6,所以在RPS坐标系内只能有6个勾。

那么在Calypso中应该如何设置呢?

以上RPS坐标系内只能有6个勾,这是图纸规定的。

循环次数建议至少3次,如何设置循环精度条件请参考如下链接:

3D最佳拟合建立基本坐标系

二、RPS自由曲面

如上所述,RPS自由曲面的控制总数可以大于等于6个。

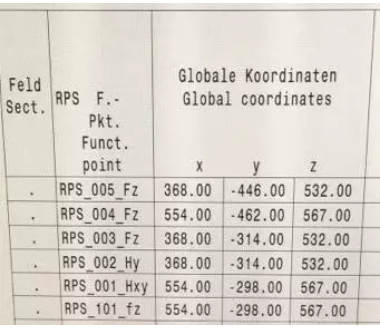

那么图纸上的RPS自由曲面表格标注是什么样的呢?

图中RPS3,4,5控制Z轴;RPS2控制Y轴;RPS1控制X和Y轴;RPS101控制Z轴。

注意控制总数为7,所以在RPS坐标系内只能有7个勾。

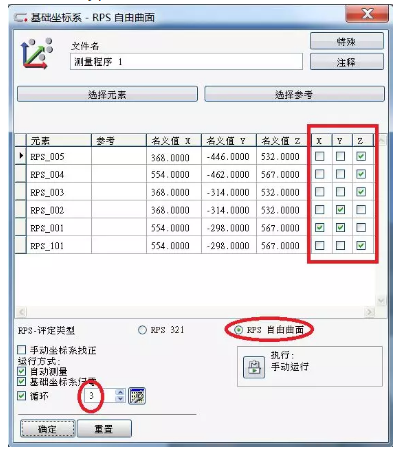

那么在Calypso中应该如何设置呢?

以上RPS坐标系内只能有7个勾,这是图纸规定的。

如果所有方框都挑勾,此RPS自由曲面坐标系=3D最佳拟合坐标系

循环次数建议至少3次,如何设置循环精度条件请参考上文。

三、P6

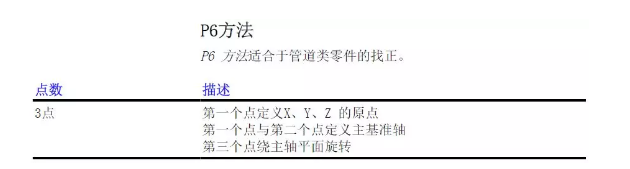

P6方法主要用于管道测量中,建立基本坐标系,与RPS321设置几乎完全一致,唯一区别是:

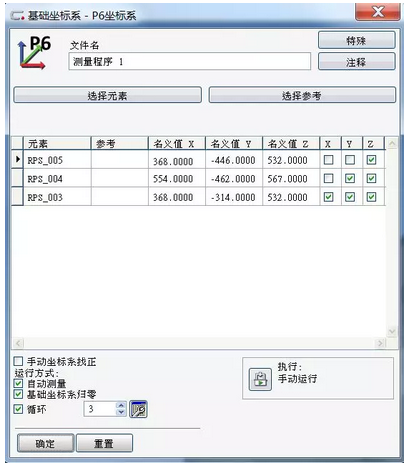

P6坐标系内只允许填入三个元素,如下图:

循环次数建议至少3次,如何设置循环精度条件请参考上文。

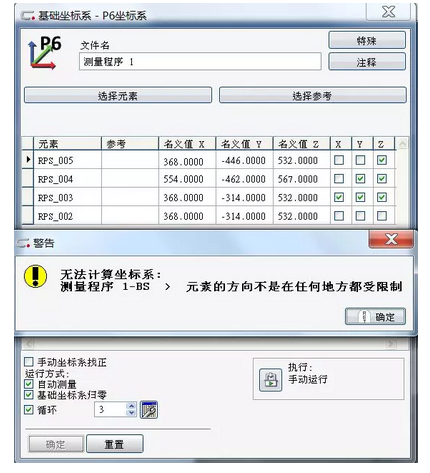

以下是错误的P6坐标系建立示范
